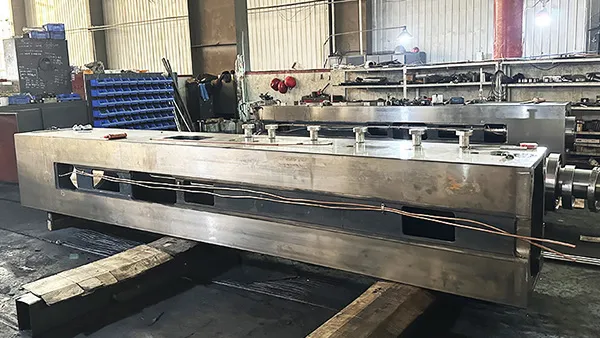

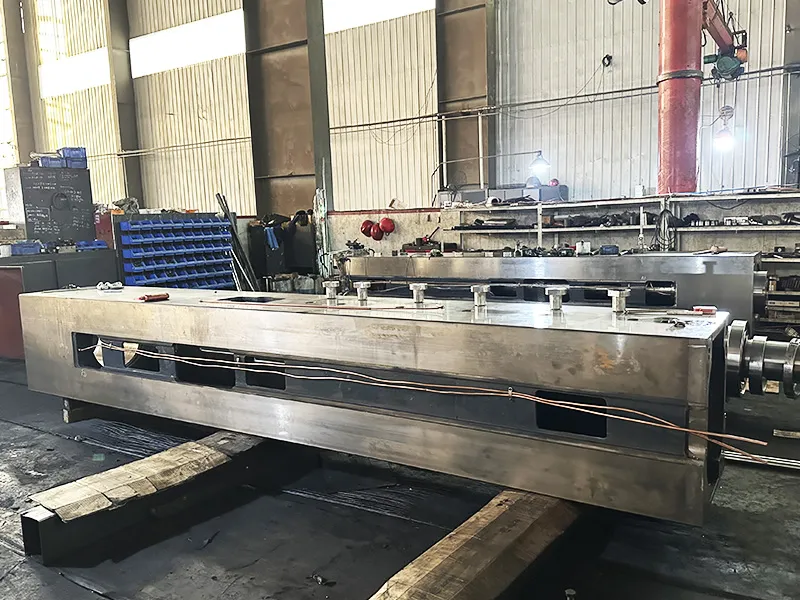

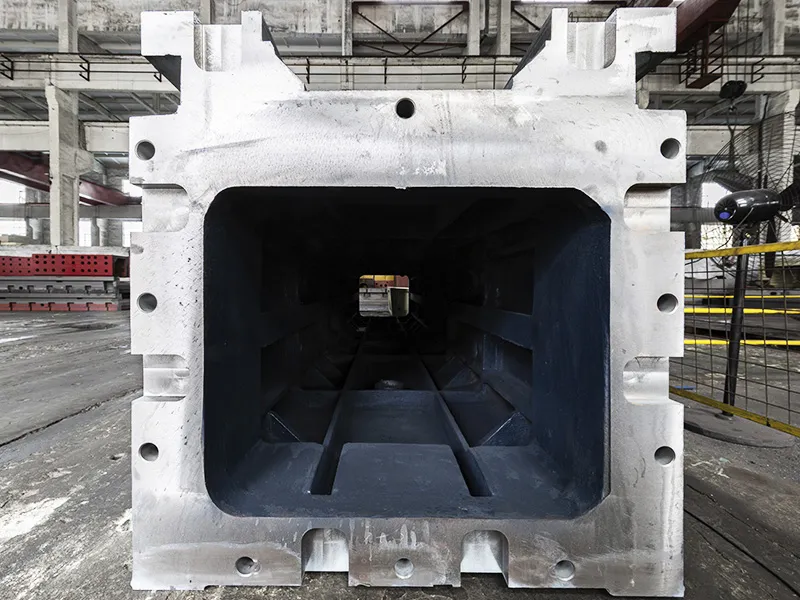

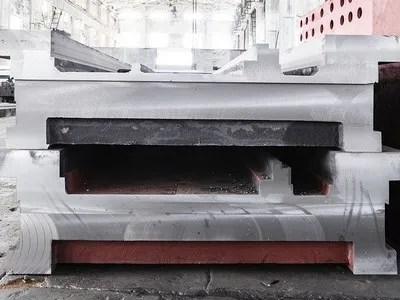

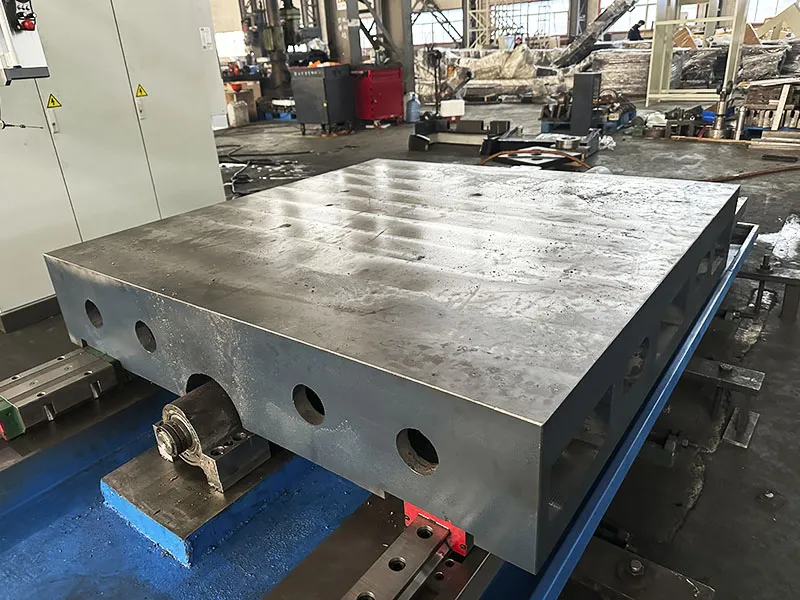

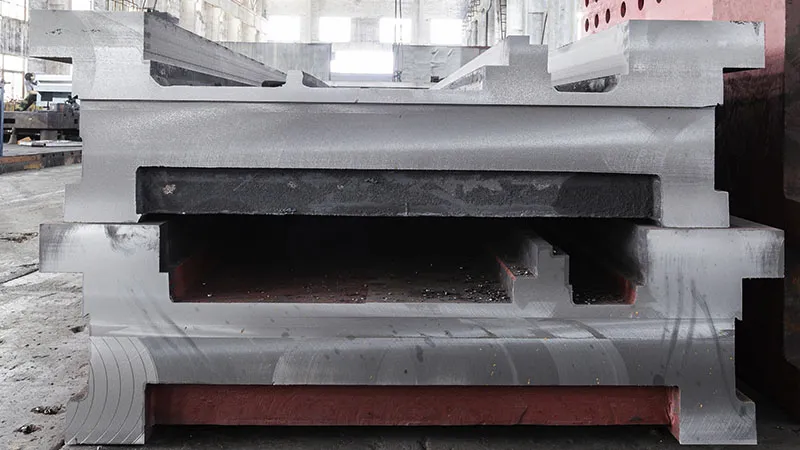

A base da máquina, a coluna, a mesa de trabalho, o carro deslizante e o contraponto são todos fabricados em ferro fundido cinzento com areia de resina de alta resistência. A sela do êmbolo e o êmbolo (se aplicável ao modelo) são fabricados em ferro dúctil de alta qualidade. Todas estas peças fundidas principais são submetidas a dois processos de tratamento térmico (envelhecimento térmico).

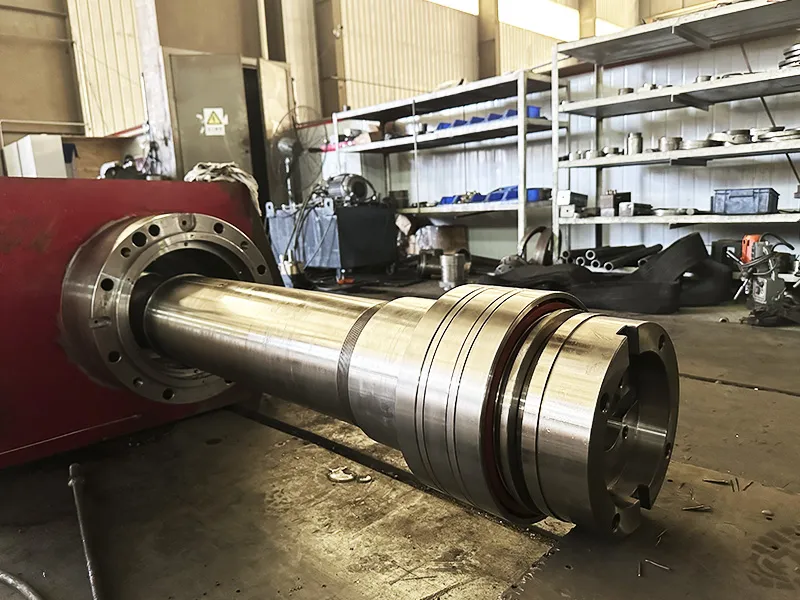

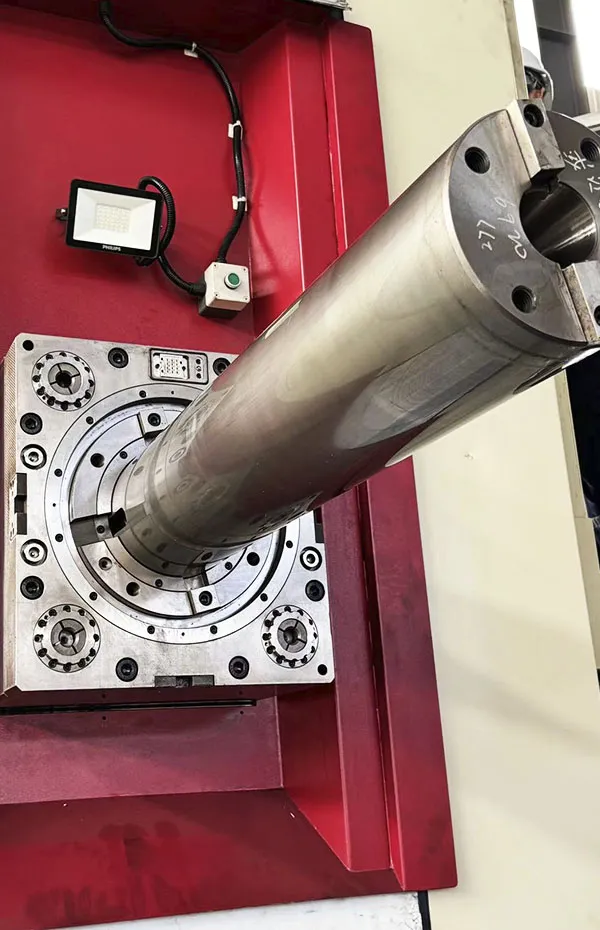

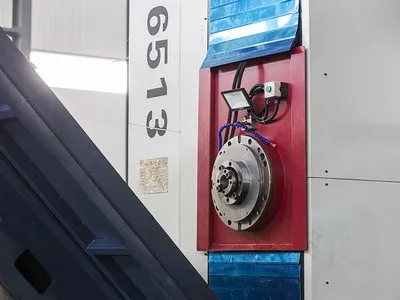

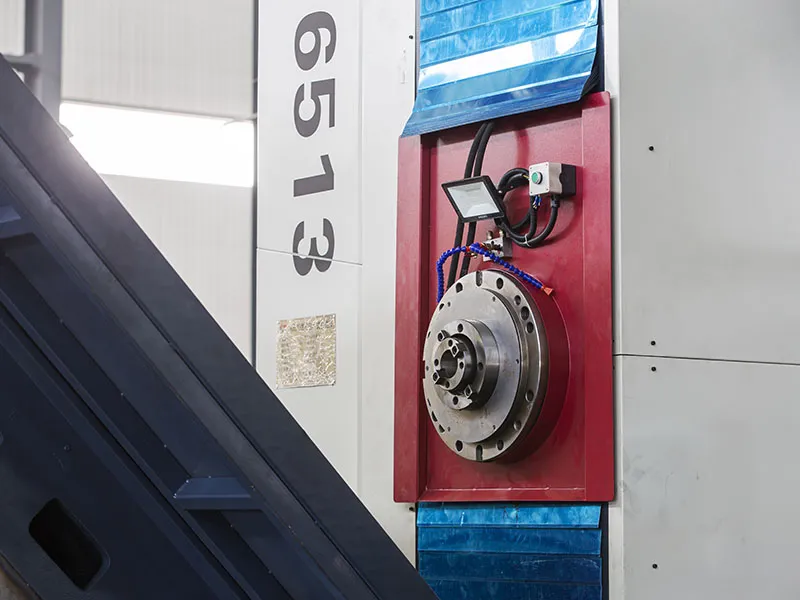

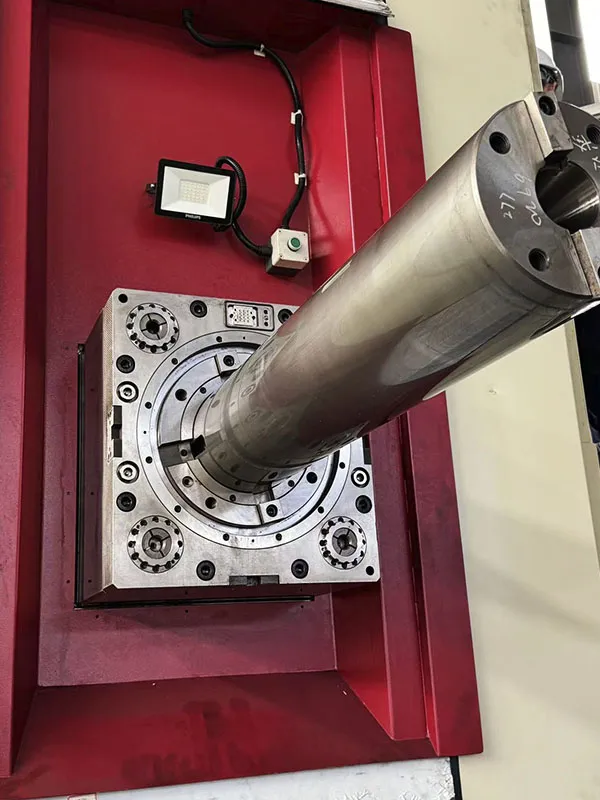

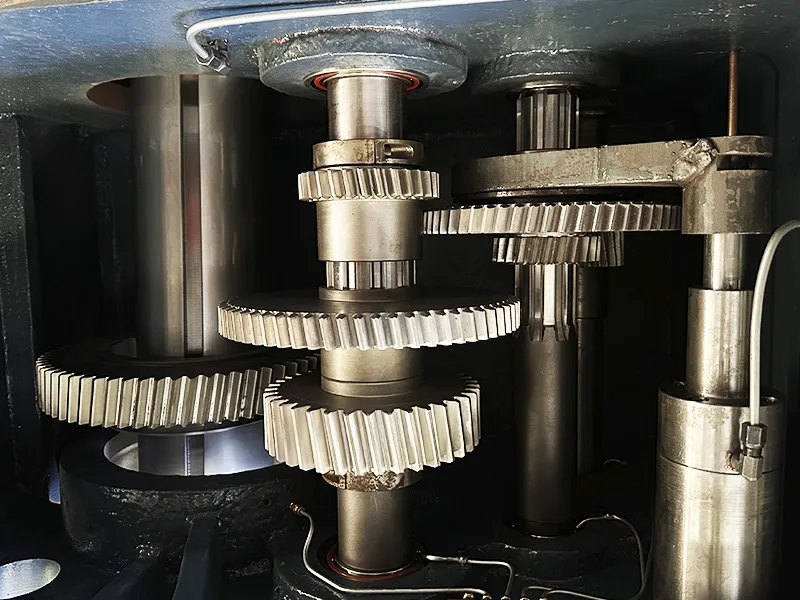

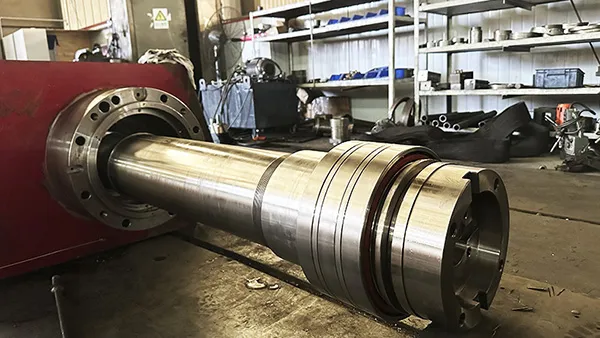

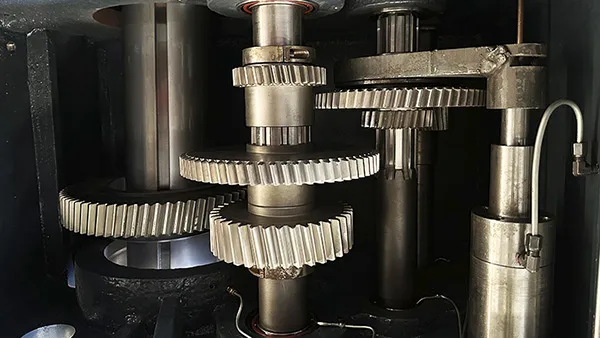

O eixo é composto por um eixo de perfuração e um eixo de fresagem, utilizando rolamentos de eixo importados. O sistema de acionamento principal emprega um servomotor CA combinado com uma transmissão mecânica de dois estágios para obter uma regulação de velocidade contínua. O material do eixo é 38CrMoAlA, nitretado superficialmente, retificado e polido até uma dureza final superior a HV900.

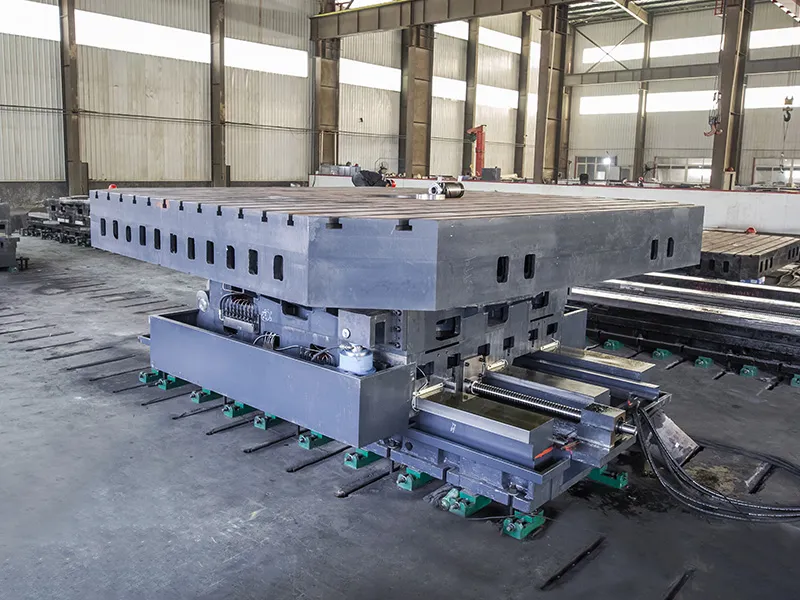

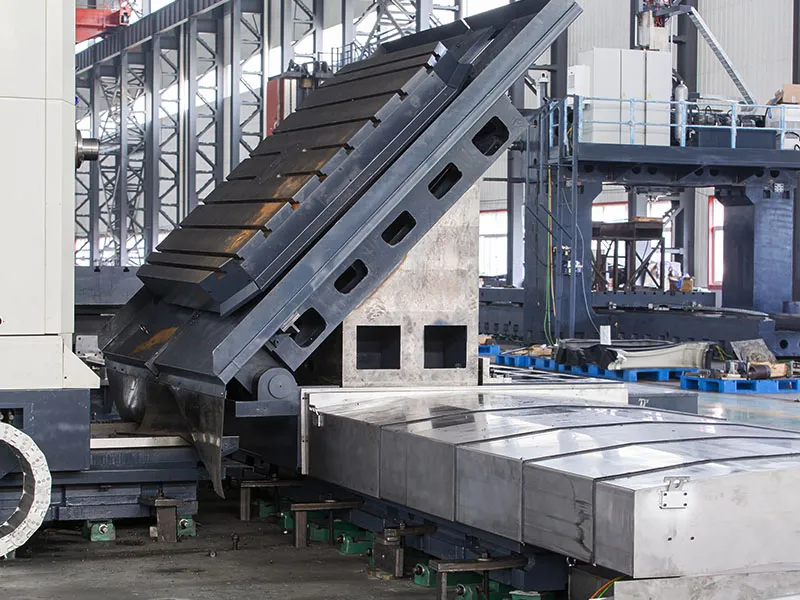

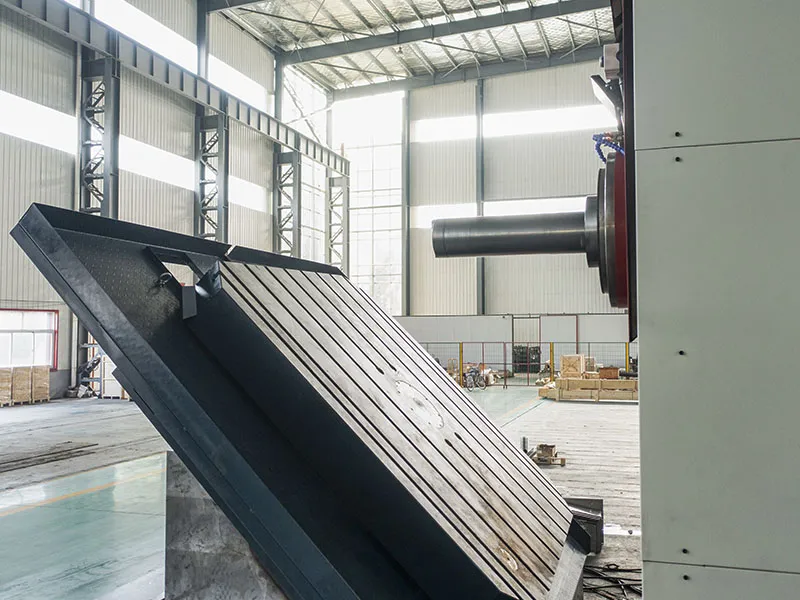

Este dispositivo permite o posicionamento em ângulos arbitrários. O eixo rotativo utiliza rolamentos de rolos cilíndricos de duas carreiras, com um dispositivo de descarga central na parte superior do sistema do eixo. O mecanismo de alimentação rotativa é acionado por um servomotor CA, que aciona um grande anel de engrenagem por meio de um redutor eliminador de folga e engrenagens duplas. Essa estrutura elimina automaticamente a folga da transmissão da engrenagem, garantindo alta precisão de transmissão. Durante a usinagem, a fixação flutuante hidráulica é usada para uma operação confiável e conveniente, garantindo a estabilidade da espessura da película de óleo.

Opção 1: Guias lineares de roletes para serviços pesados para os eixos X, Y e W; uma guia deslizante revestida de plástico para o eixo B; e uma guia deslizante envolvida para o eixo V.

Opção 2: Guias hidrostáticas para os eixos de coordenadas X, Y e W, para operações de corte pesado.

Os mecanismos de alimentação dos eixos de coordenadas X, Y, Z, V e W são acionados por servomotores CA. Eles consistem em caixas de engrenagens de redução de precisão sem folga e pares de parafusos de esferas com porca dupla pré-carregada, eliminando efetivamente a folga reversa.

Um dispositivo de compensação do centro de gravidade é usado para compensar erros causados por mudanças no centro de gravidade do cilindro quando acessórios são instalados ou quando o cilindro é estendido.

Um dispositivo de compensação de equilíbrio eletro-hidráulico também compensa esses erros.

A compensação da pré-deformação do cilindro é obtida através de um processo de usinagem de pré-deformação para neutralizar a deflexão causada pelo peso próprio do cilindro quando estendido.

A compensação também é fornecida pelo sistema de controle elétrico.

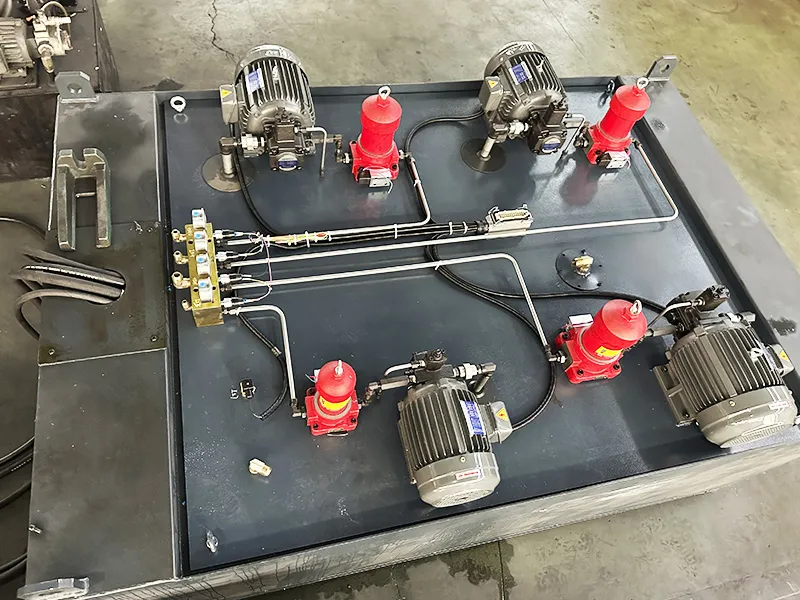

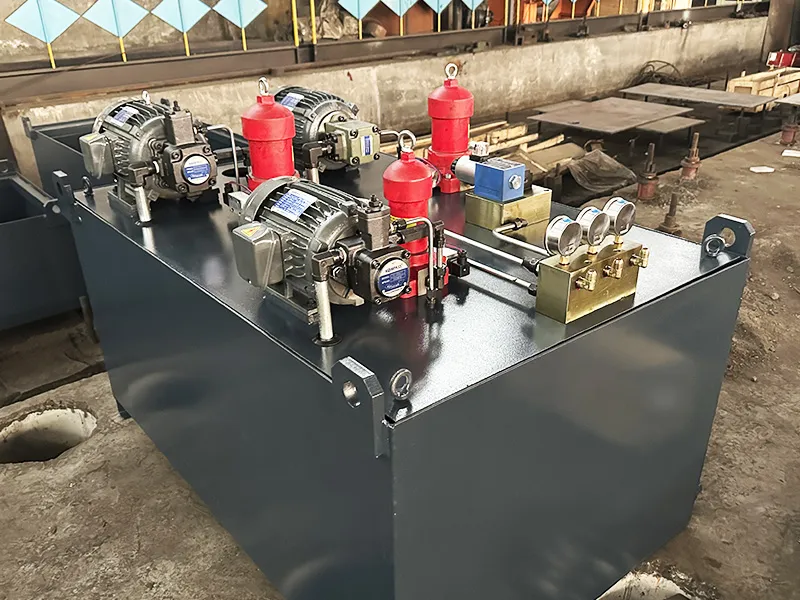

Uma estação hidráulica, equipada com um resfriador de óleo de temperatura constante, lida com a lubrificação e o resfriamento do cabeçote e do eixo. Outra estação hidráulica desempenha funções como mudança de velocidade do eixo, liberação da ferramenta e fixação da mesa giratória. Se forem selecionadas guias hidrostáticas, elas compartilham uma estação hidráulica com o sistema de resfriamento do cabeçote para o fornecimento de óleo hidráulico. Todos os componentes hidráulicos atendem às normas internacionais para dimensões de instalação.

As guias de coordenadas X, Y, Z, B, V e W e os pares de porcas de parafuso de esferas são lubrificados por um dispositivo de lubrificação automática quantitativa e temporizada. As engrenagens de transmissão do eixo e os rolamentos são lubrificados por óleo de resfriamento circulante. Os rolamentos dianteiros do eixo e os rolamentos do parafuso são lubrificados com graxa.

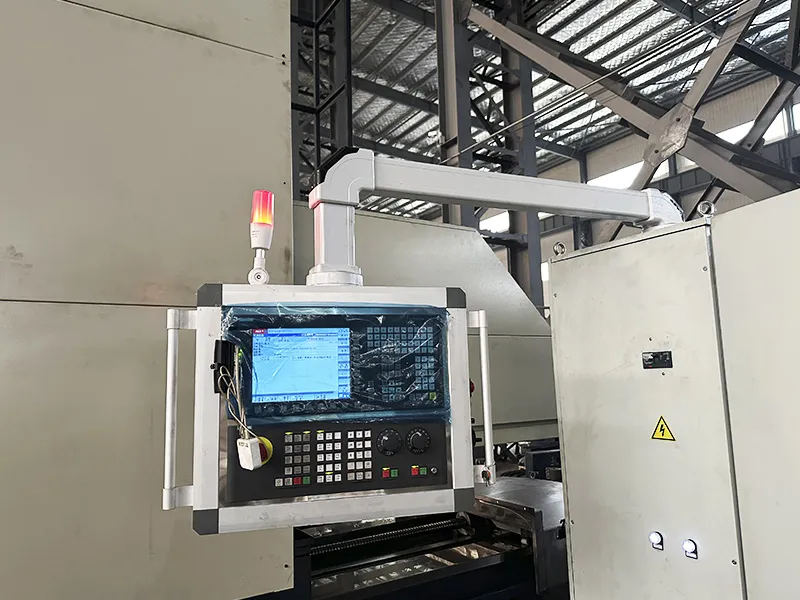

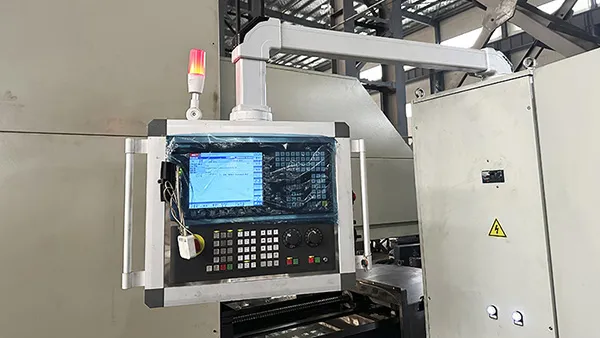

O sistema CNC pode fornecer controle de seis eixos com articulação arbitrária de quatro eixos. Inclui uma unidade de controle portátil com display. O sistema também pode controlar e gerenciar acessórios opcionais, como placa frontal (eixo U), magazine de ferramentas e sondas.

Escalas de grade são usadas para os eixos X, Y e W, e uma grade circular é usada para o eixo B, constituindo um sistema de detecção de posição de circuito fechado completo. Codificadores são usados para os eixos V e Z, formando um sistema de detecção de posição de circuito semi-fechado (esta é uma configuração opcional).
