Mandriladora e fresadora CNC
-

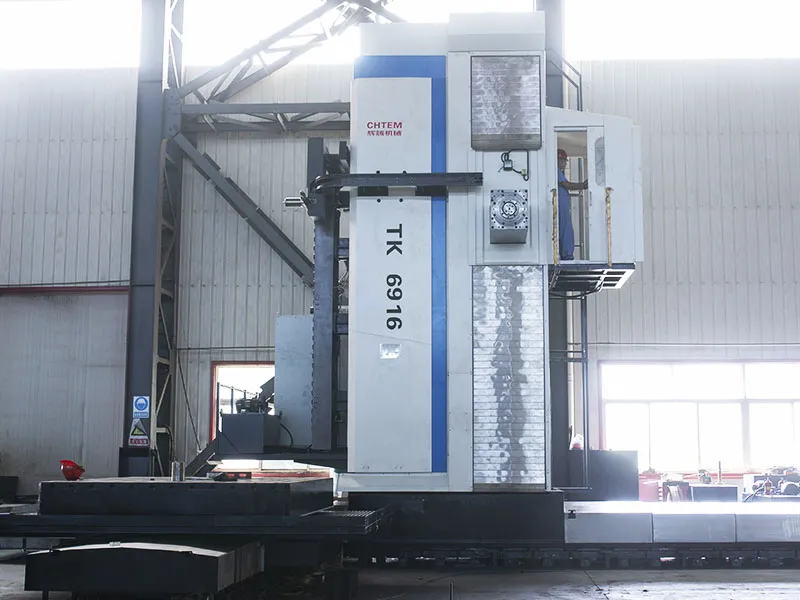

Mandriladora e fresadora CNC tipo floor
Nossas fresadoras e mandriladoras CNC de piso são projetadas para usinagem complexa e multiprocessos. Quando configuradas com uma mesa rotativa CNC inclinável para serviços pesados e diversos acessórios funcionais, essas máquinas permitem o processamento composto contínuo de fresagem, mandrilamento, perfuração, rosqueamento e ranhura em uma única configuração.
Modelo Velocidade do eixo (rpm) Deslocamento do eixo
W do eixo de perfuração (mm)Deslocamento do eixo
Z do ram quadrado (mm)TK6913 2-1500 700 800 TK6916EUR 2-1500 1000 1000 TK6916 2-1500 1200 1200 TK6920 2-1500 1200 1200-1700 TK6926 2-1500 1700 1200-1700 TK6913A 2-2000 700 800 TK6916A 2-2000 1200 1200 TK6920A 2-1500 1200 1200 -
- Cada eixo é acionado por seu próprio servomotor dedicado, permitindo a regulação contínua da velocidade.
- A máquina principal é equipada com uma mesa rotativa e possui uma estrutura de deslizamento cruzado. É composta por vários componentes principais, incluindo a base, a mesa de trabalho, os suportes superior e inferior, a coluna, uma caixa de eixo horizontal montada lateralmente e um contraponto.
- Sob o controle do sistema CNC, é possível obter uma articulação simultânea arbitrária de quatro eixos, satisfazendo assim os requisitos de processamento de várias peças.

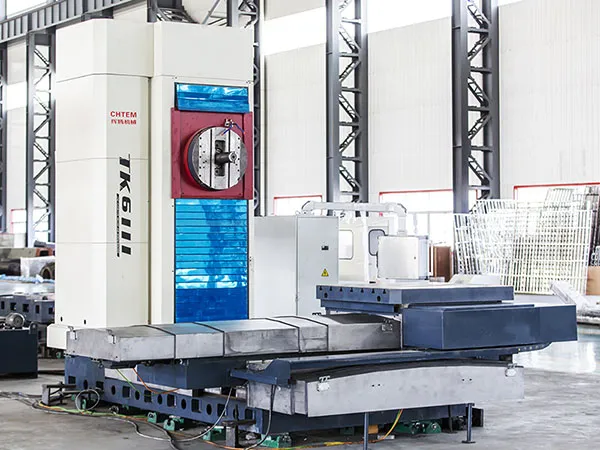

Mandriladora e fresadora CNC tipo mesaProjetadas principalmente para mandrilamento e fresagem de alto desempenho, nossas máquinas de fresagem e mandrilamento CNC tipo mesa também se destacam em operações de perfuração, alargamento e fresagem plana.
Modelo Velocidade do eixo (rpm) Diâmetro do eixo (mm) Deslocamento do eixo (eixo W) (mm) TK6111 2-2000 ∅110 600 TK6113 2-2000 ∅130 800 -

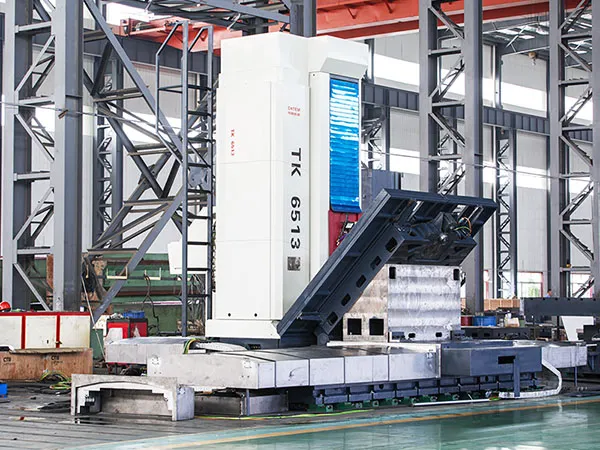

Mandriladora e fresadora CNC tipo plaina
A fresadora e mandriladora CNC tipo plaina é adequada para o processamento de peças grandes e médias do tipo caixa, componentes do tipo estrutura e peças de molde.
Modelo Velocidade do eixo (rpm) Deslocamento do eixo
W do eixo de perfuração (mm)Curso do eixo
Z do ramTK6511 10-2000 600(Z-Axis) / TK6513 2-2000 1000(Z-Axis) / TK6516 2-2000 1000(Z-Axis) / TK6813(Apresenta um ram) 2-2000 800-1000 800-1000 TK6816(Apresenta um ram) 2-2000 800-1000 800-1000 -

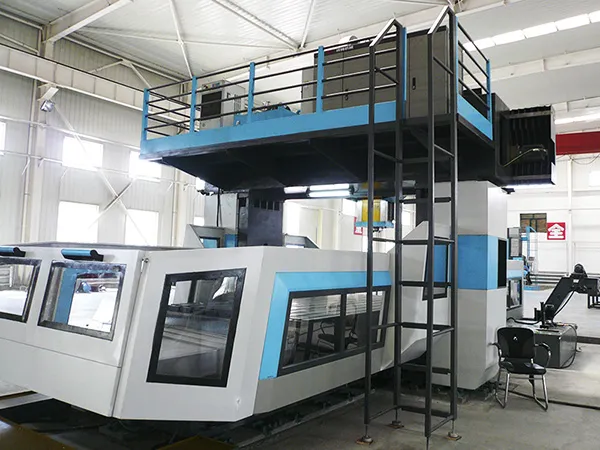

Mandriladora e fresadora CNC portal, Mandriladora e fresadora CNC portal com pórtico fixo e mesa móvel
Esta máquina é usada para processamento de lotes pequenos a médios de peças complexas de precisão em fabricação de matrizes de estampagem a frio automotivas de médio a grande porte, bem como nas indústrias aeroespacial e de fabricação de equipamentos.
Modelo Distância entre colunas (mm) Capacidade de carga máxima da mesa de trabalho (t/m²) GMH2412/2112 1800 2 GMH2416/2116 2200 5 GMH2420/2120 2600 5 GMH2425/2125 3100 8 GMH2430/2130 3600 8 GMH2435/2135 4100 8 GMH2440/2140 4600 10 -

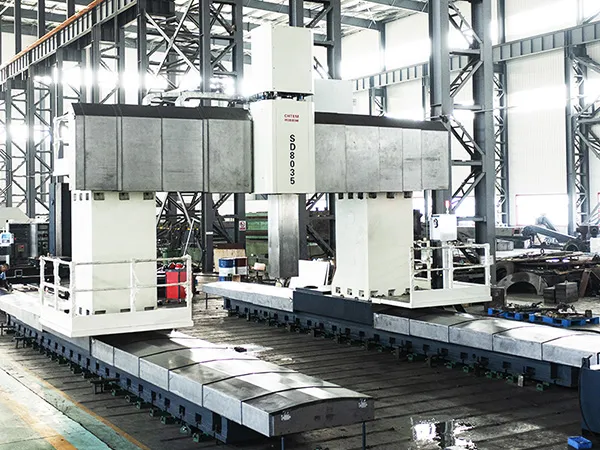

Mandriladora e fresadora CNC portal, Mandriladora e fresadora CNC portal com pórtico móvel e mesa fixa
Ideal para processamento de lotes pequenos a médios de peças complexas e de precisão em matrizes de estampagem a frio automotivas de médio e grande porte, bem como nas indústrias aeroespacial e de fabricação de equipamentos.
Modelo Distância entre colunas (mm) Altura de passagem (mm) Capacidade máxima de carga da mesa de trabalho (T) XKH2825/2725
GMH2825/27253200 2500 15 XKH2830/2730
GMH2830/27303600 3000 15 XKH2835/2735
GMH2835/27354200 3500 20 XKH2840/2740
GMH2840/27404600 4000 20 XKH2845/2745
GMH2845/27455200 4500 20 XKH2850/2750
GMH2850/27505600 5000 20
